一、 供货范围

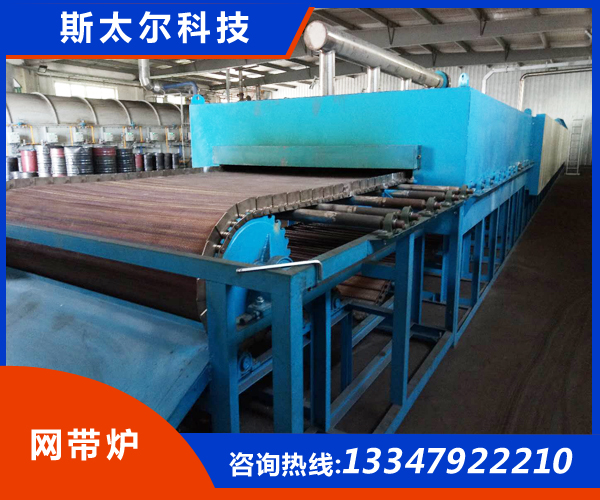

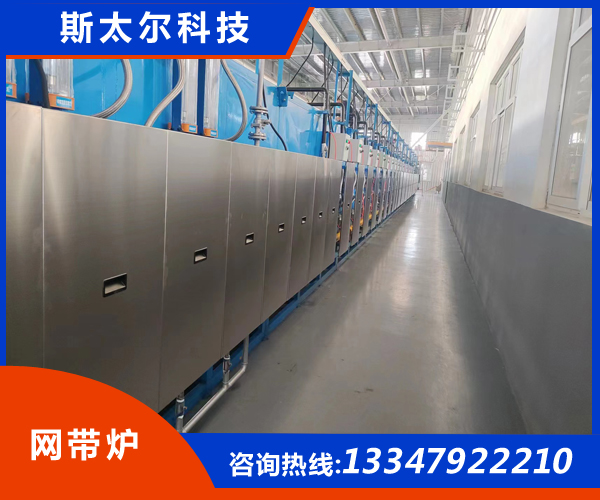

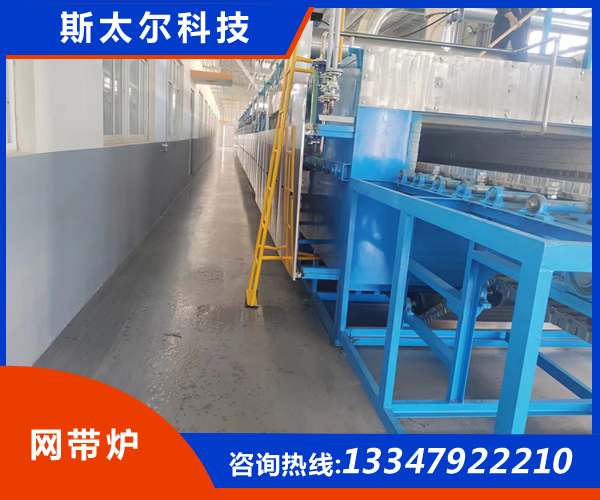

1、该系统包括：45m天然气网带式窑炉1台：
2、进料端：配置加料料斗和调节板，不含地面上料装置及加料操作钢平台；
3、出料端：配置出料收集溜槽，不含接料箱；
4、不含窑内料盘；
5、线缆（乙方负责控制柜距离设备6.0米之内的电线电缆和桥架，甲方负责将车间电源联接至乙方控制柜和负责现场的可靠接地）；
二、 网带窑主要技术参数及性能指标
1、物料: 催化剂，条形、颗粒、粉状。
2、窑炉规格
2.1.窑炉总长：45米（进料端2米，窑体40米，出来端3米）。
2.2.窑体有效长：40米。
2.3.炉膛内宽：1.8米；
2.4.网带宽度：1.6米；
2.5.网带上平至炉膛顶高度：0.3米。
2.6.网带平面至地面高度：1.35米。（下托辊距地面300mm）
3、加热温度及配置功率
3.1.最高使用温度：700℃
3.2.焙烧周期：≈6小时，其中恒温时间≈3小时。
3.3.能源：天然气加热，共设15组，分别2米一组。
3.4.配置电功率：25Kw，配置天然气量约60方/小时，具体以实际吸热量为主；
4、窑体及结构形式
4.1.结构型式：耐火材料炉膛，不锈钢加强顶，模块平顶结构，金属框架外壳。
4.2.窑体各段分布：窑体有效长度40米，分预热段、恒温段和冷却段三段，各段分布如下（烧成周期按6小时）：
预热升温段：L=12米，时间≈3小时，顶部设有排废气管和排废气风机；
高温恒温段：L=20米，时间≈3小时，设有15个温控点；
冷却段：L=8米，采取助燃风机注入冷风换热方式。
